实验室团队网络搭建记录

写这篇文章的核心目的，是记录实验室团队网络的完整搭建过程，方便后续小伙伴遇到问题时能自行排查处理——毕竟折腾这么久，最希望这套设备能安安稳稳跑满一年，不用频繁救火。

一、基础环境与核心限制

1. 物理与网络基础

实验室条件很简单：默认为办公区有线网，只有两个物理网口（东头一个、西头一个），校园内网能跑满千兆速率，外网则限速在 100Mbps 左右。电脑接入后，只能通过「冰川上网客户端」认证之后才能免费上网。有线网默认用户名为工、学号，密码为身份证后6位。

2. 现有硬件设备

路由器：小米 CR8806（刷入了 ImmortalWrt 系统，负责无线发射和流量中转）
服务器（NAS 主机）：FUJITSU Q558（刷入 FnOS 系统，配置 I3 8100 CPU + 16G（8G×2）3200Mhz 内存）
交换机：TP-LINK TLSG1005+ 5 口千兆交换机（仅仅是用来解决物理网口的拓展问题）

3. 「冰川上网客户端」

先来说一下这个“冰川上网客户端”内网环境点击此处下载。这个软件至少是2016年之前的产物。而且认证条件极为苛刻：

系统限制：仅支持 Windows 平台（Mac没设备没测，不过也用不上）；
网卡限制：必须保持单网卡环境才能认证，这直接导致通过 Windows 网络共享功能实现其他设备上网的方法直接报废；
进程隐藏：每次启动会生成随机英文字符名的 exe 文件，想通过防火墙隔离都无从下手；
动态认证：虽然是Windows程序，但是通过Wireshark抓包可以发现程序认证设备使用的是http协议，向10.10.94.1的网关发送认证，认证的密钥每秒都在变化，想模拟请求绕开客户端也不现实。

二、搭建方案

既然客户端的限制无法突破，就换个思路：用虚拟机专门跑认证和代理，拆分负载保证稳定性。最终的网络架构核心是「交换机拓展网口 + 双虚拟机分工 + 代理转发」

1. 网络拓扑设计

JavaScript

[校园网入口] → [TP-LINK千兆交换机] → 分两路：
① 小米CR8806路由器（IP：10.10.94.30，网关：10.10.94.40）→ 无线设备接入
② FUJITSU558 NAS（IP：10.10.94.31，网关：10.10.94.40）→ 内置双虚拟机：
   - Win11虚拟机（IP：10.10.94.22，网关：10.10.94.1）：运行冰川客户端+ClashVerge与CCproxy代理+达芬奇数据库
   - iStoreOS虚拟机（IP：10.10.94.40，网关：10.10.94.1）：运行V2rayA流量转发

路由器与 NAS 均接入交换机，且NAS启用 OVS网口虚拟化

2. 认证与代理链路

最后一阵折腾下来。网络是这样跑通的：

认证层：Win11 虚拟机专门运行冰川客户端，完成校园网认证，成为唯一能直接上网的节点；
代理层：~~一开始用的CCproxy跑SOCK5代理端口~~1080~~。后来换成了ClashVerge。Win11 虚拟机上安装 ClashVerge，开放局域网混合端口~~ 7897~~（支持 SOCK5 等协议），同时接入 Edgetunnel2.0 项目搭建的订阅。同时解决了校园网是无法访问GitHub的问题；~~长期使用发现这样有大问题，一个是CloudFlare的CND节点速度实在不详，另一个是clash的分流效率在长时间运行之后很卡。最后决定把ClashVerge 和CCproxy的代理端口都留着，在V2rayA就先内对流量进行一次分流。设置两个出站口。in 指向CCproxy的1080端口；out 指向ClashVerge的7897 。设置如下，并配置RoutingA规则如下。这样就实现了在V2rayA内直接对流量进行分流，国内流量走CCproxy直接出去，国外流量走ClashVerge的一套链路，也减轻单软件的压力。
TypeScript
domain(geosite:cn) -> in default: out

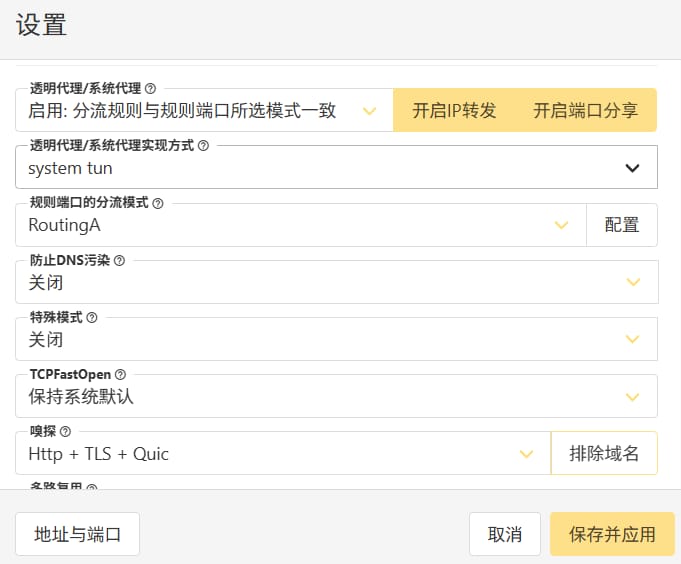

V2rayA设置
转发层：iStoreOS 虚拟机安装 V2rayA，设置全局流量转发 —— 所有设备的网络请求都会先汇聚到这里，再通过 SOCK5 协议分别转发到 Win11 虚拟机的 ClashVerge 代理端口和CCproxy代理端口。
终端接入：团队设备通过路由器无线网络或交换机有线接入，自动获取路由指向 iStoreOS，无需额外配置即可正常上网。

3. 为什么这么设计

（1）为什么单独用 iStoreOS 虚拟机跑代理，不直接装在路由器上？

一开始确实尝试过在小米 CR8806 路由器上部署 V2rayA，但路由器硬件性能有限，长时间运行后会直接卡死 —— 毕竟希望捡的这堆垃圾可以稳定运行一年，不能让路由器成为瓶颈。把代理任务拆分到 X86 架构的 iStoreOS 虚拟机后，转发效率和稳定性都大幅提升，路由器只负责发射无线信号，压力小了很多。

（2）为什么用 ClashVerge+Edgetunnel2.0 替代 CCproxy？

~~最初用 CCproxy 跑 SOCK5 代理（端口~~ 1080），校园网是无法访问GitHub的，想访问还得在自己设备上开代理或者再在CCproxy上挂二级代理，体验极差。为什么不直接用代理软件现成的SCOCK5来跑呢？所以现在直接使用ClashVerge开放局域网连接的混合端口7897进行代理。代理所使用的订阅是egdetunnel项目搭建的。现在的配置是每天4万的连接次数，不限流量。基本可以满足团队整个素材查询的需求。无需额外折腾二级代理。

4. Win11 虚拟机的额外作用

除了跑认证和代理，这台虚拟机还承担了团队协作的一些功能 —— 安装了 DaVinci Resolve Project Server，团队的达芬奇项目数据库集中存放在这里，方便多人协同剪辑，无需额外部署专用服务器，最大化利用硬件资源。

三、测试效果

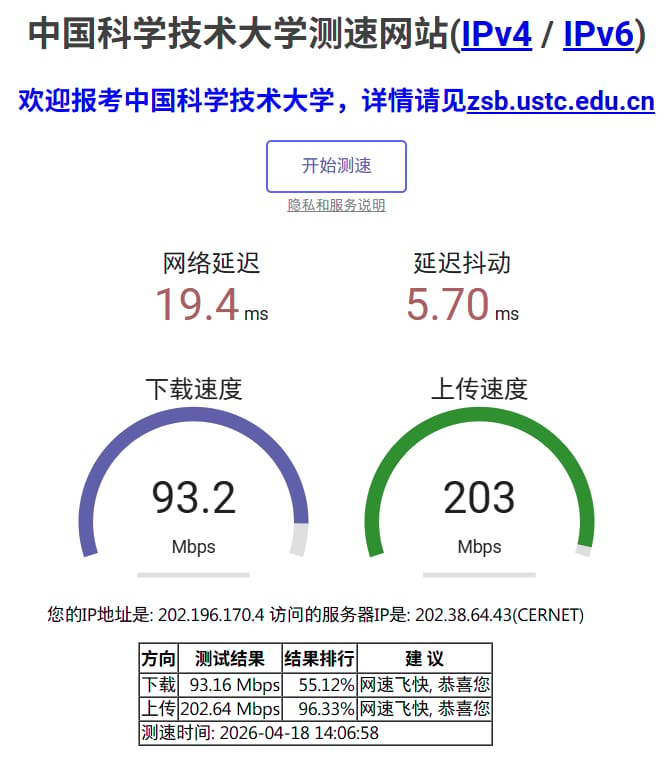

速率测试：路由器无线网络下，外网速率接近 100Mbps（跑满校园网限速），校园内网速率直接拉满千兆，传大文件、拉取代码都毫无压力；

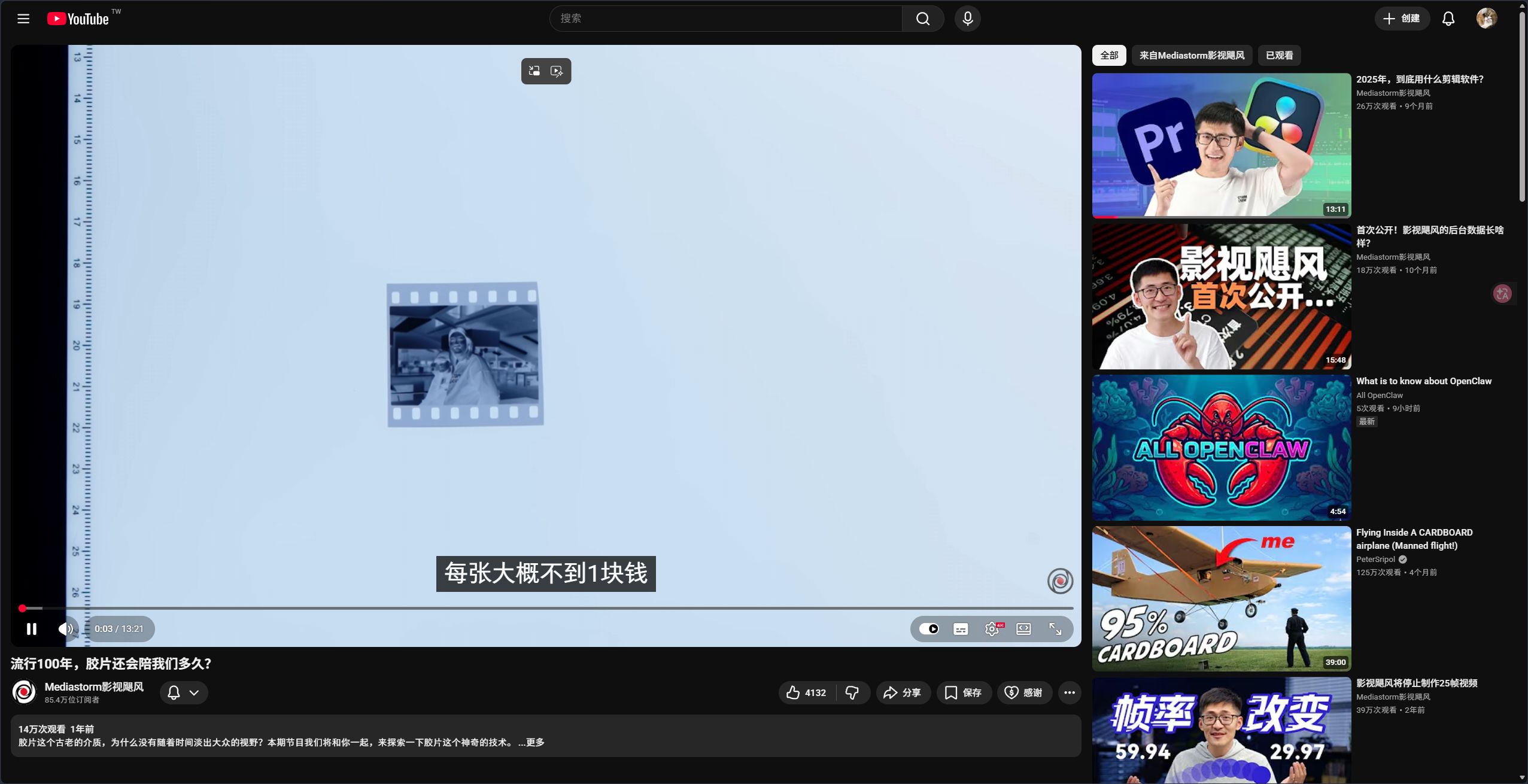

4K油管也是和无压力

模拟过 UPS 断电后，来电无需手动操作，等待 3-5 分钟即可自动恢复联网。NAS 自动启动，虚拟机按顺序加载认证和代理服务

四、疑难杂症

所有配置都已预设完成，日常使用基本不用维护，若出现异常，按以下优先级排查：

1. 所有设备无法上网

第一步：检查Win11 虚拟机是否可以上网，若不能，检查冰川客户端是否已认证成功，若未认证则重新登录；如果还是不行，登录 NAS 的 FnOS 后台 → 虚拟机管理 → 重启 Win11 虚拟机（99% 的问题都能解决）

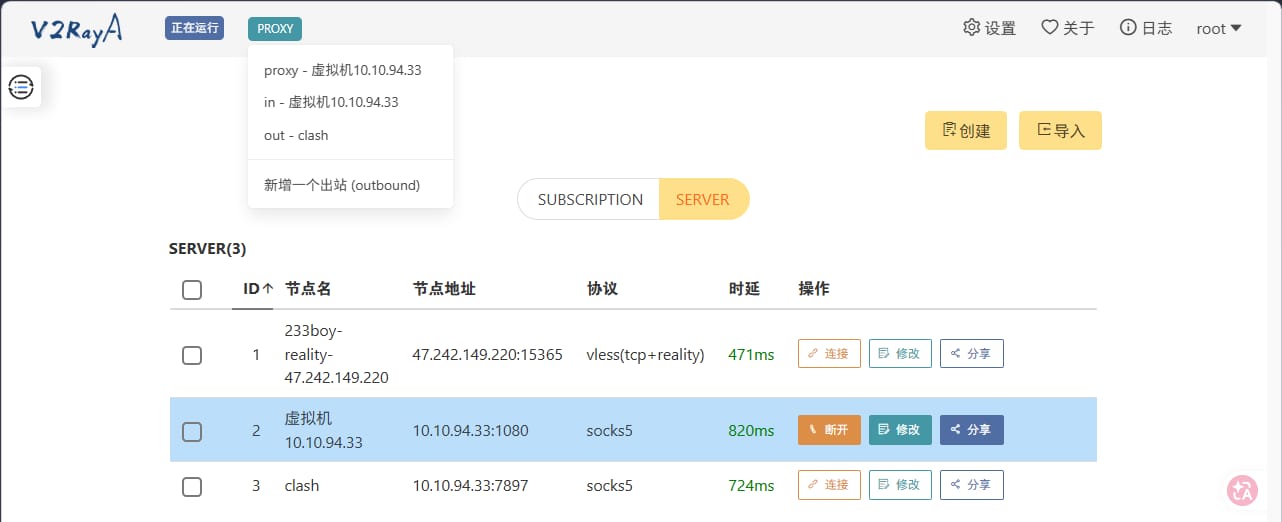

第二步：如果Win11虚拟机可以上网，去检查iStoreOS虚拟机的V2rayA。登陆地址http://10.10.94.40:2017/ 正常的界面应该长下面这样。如果不一样，直接进NAS后台重启iStoreOS虚拟机。
第三步：如果排查到这里还是不能上网。终极方案：重启 NAS 主机，等待 5 分钟后再测试。

2. 部分设备断网

如果连接了路由器，检查设备 IP 是否在192.168.0.X网段；
检查网线是否松动，路由器 / 交换机的网口指示灯是否正常闪烁，重新插拔网线试试；
若无线设备断网，重启小米路由器，直接断电就行。
若因为上游网关断电导致冰川上网客户端无法认真直接重启Win11虚拟机。

3. 校园网可访问，外网不可用

大概率是 Edgetunnel2.0 订阅失效，登录 Win11 虚拟机，打开 ClashVerge 手动更新订阅链接；
若更新后仍无效，登录 Edgetunnel2.0 管理后台，重新生成优选订阅链接替换；
检查 ClashVerge 是否正常运行，若进程消失，重启 ClashVerge 并重新认证。

4. 后台登录凭证汇总（维护专用）

设备 / 服务	登录地址
Win11 虚拟机	http://10.10.94.31→虚拟机管理→远程桌面
iStoreOS 虚拟机	http://10.10.94.40
小米路由器	http://10.10.94.30

edgetunnel项目博客：https://blog.cmliussss.com/p/edt2/

GitHub项目地址：https://github.com/cmliu/edgetunnel

五、总结

折腾了一圈，终于把实验室的网络搭稳了。

用虚拟机跑认证和代理，路由器只负责转发，交换机拓展网口，既解决了物理限制，又保证了稳定性。

希望这套方案能真的稳定运行一年，后续大家不用再为网络问题分心，专注搞研究、做项目就好。如果遇到文档里没覆盖的问题，随时一起讨论优化～

在这里也要感谢一下 $l^3$ 赞助的16G内存条和设备架，感谢石页学弟头脑一热熬夜画的设备支架，虽然最后没打印完，但是能用就行。
